4,2-Zoll-E-Paper-Anzeigemodul

punkt nr.: 00156
Auflösung 88 (H) * 184 (V) Auflösung, aktive Fläche 10,65 * 22,26, Außenmaß 14,15 (H) * 30 (V) * 1,0 (D), IC ist SSD1680, SPI-Schnittstelle. Der E-Paper-Bildschirm unterstützt 2 Graustufen, hohen Kontrast, kann bei Sonnenlicht gesehen werden und wird weiterhin ohne Strom angezeigt
  • Farbe:
    Black/White/Red
  • Größe:
    0.97 inch
beschreibung Spezifikation
beschreibung
Über uns
Zhejiang DKE Co., LTD., gegründet 2005 in Liaoning Dalian, China, ist ein weltbekannter Dienstleister für die Herstellung neuer elektronischer Papieranzeigetechnologien. Nach mehr als 10 Jahren Sedimentation und Entwicklung beginnen wir mit der Produktion von LCD-Modulen Die Entwicklung und Herstellung von E-Paper und dann die bahnbrechende Entwicklung der heutigen Farb-E-Paper-Forschung, DKE wurde durch die industrielle Transformation, strategische Veränderungen, Hauptgeschäftsanpassungen und mehrere Sprungwachstumsphasen schließlich zu einem integrierten Unternehmen mit der Sammlung verschiedener Typen Design, Entwicklung, Produktion und Vertrieb von E-Paper-Anzeigemodulen.

EINLEITUNG

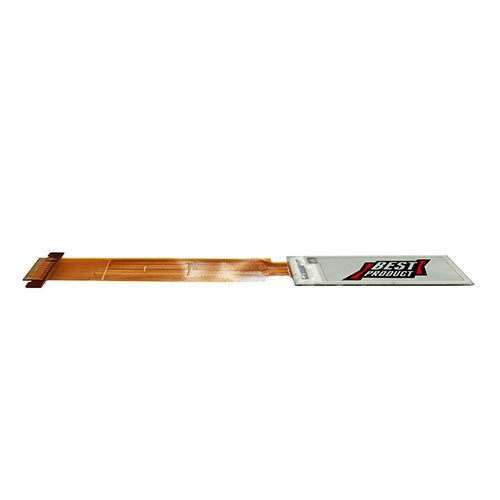

DEPG0097RWS800F2 ist ein Active Matrix Electrophoretic Display (AM EPD) mit Schnittstelle und einem Referenzsystemdesign. Das Display ist in der Lage, Bilder mit 1-Bit-Vollanzeigefähigkeiten für Weiß, Schwarz und Rot anzuzeigen. Die aktive Fläche von 0,97 Zoll enthält 88 × 184 Pixel. Das Modul ist ein TFT-Array-treibendes Elektrophorese-Display mit integrierten Schaltkreisen, einschließlich Gate-Treiber, Source-Treiber, MCU-Schnittstelle, Timing-Controller, Oszillator, DC-DC, SRAM, LUT, VCOM. Das Modul kann in tragbaren elektronischen Geräten wie dem Electronic Shelf Label (ESL) System verwendet werden.

FEATURE

◆ Anzeige mit 88 × 184 Pixeln
◆Hoher Kontrast Hohes Reflexionsvermögen
◆Ultraweiter Betrachtungswinkel Ultraniedriger Stromverbrauch
◆Rein reflektierender Modus
◆Bistabile Anzeige
◆Kommerzieller Temperaturbereich
◆ Hochformat im Querformat
◆Hartbeschichtete, blendfreie Displayoberfläche
◆Ultra-Low-Strom-Tiefschlafmodus
◆ On-Chip-Display-RAM
◆Wellenform kann in On-Chip-OTP gespeichert oder von MCU geschrieben werden
◆ Serielle Peripherieschnittstelle verfügbar
◆On-Chip-Oszillator
◆On-Chip-Booster und Reglersteuerung zur Erzeugung von VCOM-, Gate- und Source-Treiberspannung
◆ I2C-Signal-Master-Schnittstelle zum Lesen des externen Temperatursensors
◆Eingebauter Temperatursensor



ANWENDUNG

◆Internet der Dinge

◆Elektronische Regaletiketten

◆Identifikation & Zugang

◆1D/2D-Barcode

◆Smart-Tags

◆Wiederverwendbarer Transportartikel

Spezifikation

PARAMETER



Artikelnummer DEPG0097BNS800F2
Art E-Papier
Größe 0,97"
Auflösung 88 (H) × 184 (V)
Farbe Schwarz-Weiss
Betriebstemp 0℃bis +50℃
DPI 210
Aktiver Bereich 10,65*22,26
Gliederungsdimension 14,15 (H) * 30 (V) * 1,0 (D)
Typischer Betriebsstrom 3,0 V
Typischer Spitzenstrom 2,2 ~ 3,7 V
Gewicht
1,1 ± 0,5
Pixelabstand (mm)
0,121 × 0,121
Graustufe 2Graustufe







ZEICHNUNG
